Чугунные фитинги в Братске 2247

Фитинги чугунные – элементы трубопроводной арматуры из высокопрочного или серого чугуна. Предназначены для изменения направлений потока, разветвления, перехода между различными диаметрами. Герметично соединяют трубы в системах транспортировки жидкостей, газов. Продукция сертифицируется согласно отраслевым стандартам (ГОСТ, EN, ISO).

Из чего изготавливают

Выбор сплава зависит от технических требований к изделию, условий эксплуатации, предполагаемой нагрузки на соединительные узлы.

Высокопрочный (высококачественный) чугун со сферическим графитом обладает прочностью на растяжение, ударной вязкостью, устойчивостью к деформации. Обеспечивает отличную пластичность, стойкость к термическим/вибрационным воздействиям в напорных системах.

Серый, с пластинчатой формой графита, характеризуется литейной текучестью, точностью формования, хорошей обрабатываемостью. Используется в гравитационных (безнапорных) сетях водоотведения/вентиляции, бытовом отоплении.

Ковкий — легированный металлургический сплав, получаемый термообработкой белого чугуна. Отличается ударопрочностью, устойчивостью к циклическим нагрузкам, стабильностью формы при перепадах температуры. Применяется в условиях динамических воздействий, в монтажных схемах с подвижными соединениями.

Легированные модификации — с хромом, никелем, молибденом, медью. Элементы повышают жаропрочность, коррозионную инертность, износостойкость. Актуальны в химической промышленности, шахтах, морской инфраструктуре.

Разновидности

По способу соединения

Резьбовые фитинги (ГОСТ 8946) применяются в системах низкого и среднего давления, преимущественно в бытовых, коммерческих коммуникациях.

Раструбные — соединение осуществляется при помощи раструба и уплотнительного элемента (например, резинового кольца). Характерны для чугунных канализационных и ливневых систем.

Фланцевые — используются в промышленных/коммунальных сетях, где важны прочность и герметичность под высоким давлением. Обеспечивают удобство монтажа/демонтажа.

По конструкционному исполнению

По назначению

• для отопления и водоснабжения — как правило, оцинкованные или из материалов с антикоррозионным покрытием, предназначены для работы в условиях перепадов температуры и давления;
• канализационные — крупногабаритные, с раструбным соединением, рассчитанные на самотечный режим;
• для промышленных трубопроводов — усиленные модели, легированные, предназначенные для агрессивных сред, абразивных частиц, повышенных температур.

Типоразмеры

Для подбора фитингов, особенно при переходах между материалами (чугунные, стальные, полимерные) и соединениями (резьба, раструб, компрессионные муфты.) составлена таблица.

Несовпадение типоразмеров (например, между 20 мм трубой и ¾ дюйма фитингом) приводит к нарушению герметичности или необходимости использования переходников.

Характеристики

Обеспечивают жёсткость материала, устойчивость к ударным/ статическим нагрузкам. За счёт графитовой структуры и защитных покрытий (битум, эпоксид, цинк) заготовки сохраняют ресурс при контакте с агрессивной средой.

Свойства:

• рабочее давление от 1,0 до 2,5 МПа (PN10–PN25);
• функциональность при температуре до +120 °C (в краткосрочном режиме — выше);
• герметичность без сварки – формируется точной обработкой посадочных поверхностей и использованием уплотнительных материалов (лен, пасты, прокладки).

Срок службы 50+ лет, при соблюдении условий эксплуатации. Относительно высокая масса обусловлена плотностью 7,0–7,3 г/см³, что требует прочной фиксации при монтаже.

Где используется

Арматура применяются в:

1. Сетях водоснабжения ГОСТ ISO 2531 – для монтажа разводки холодной/горячей воды в жилых, административных, промышленных объектах.
2. Системах отопления – в магистралях и стояках.
3. Канализационных трубопроводах – в безнапорных и самотечных сетях.
4. Промышленных установках – при транспортировке технических жидкостей, масел, пара, химически нейтральных сред.
5. Пожарных водопроводах.
6. Инженерных сетях подземной прокладки.

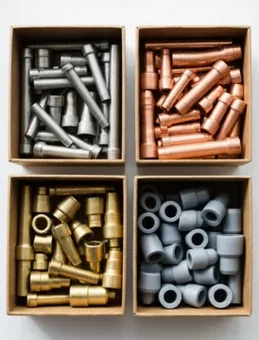

Фото сгенерировано ИИ

Часто задаваемые вопросы (FAQ)

Почему для подземных сетей часто выбирают чугунные фитинги, а не пластиковые?

Чугун лучше противостоит давлению грунта и механическим нагрузкам от подвижек почвы. Он не деформируется со временем, в отличие от пластика, и устойчив к повреждениям при земляных работах. Срок службы более 50 лет делает его выгодным решением для заглублённых коммуникаций.

Как влияет форма графита на срок службы фитингов в системах отопления?

Сферический графит (в высокопрочном чугуне) снижает риск трещин при температурных расширениях. Пластинчатый (в сером чугуне) делает материал хрупче — такие фитинги быстрее выходят из строя при частых циклах нагрева‑охлаждения. Для отопления предпочтительны высокопрочные марки.

Можно ли использовать раструбные фитинги для напорных магистралей?

Стандартные раструбные соединения не рассчитаны на высокое давление — возможны протечки из‑за неравномерного распределения нагрузки. Для напорных линий применяют фланцевые или резьбовые фитинги с усиленной герметизацией. Раструбы подходят только для безнапорных сетей, например, канализации.
